液晶显示器驱动板介绍

文章出处:微而盛科技 | 作者:深圳市微而盛科技有限公司 | 日期:2021-08-12

 液晶显示器驱动板通常被称为模拟/数字板,在某种意义上反映了驱动板的主要功能。液晶显示屏需要数字化的视频信号来显示图像。液晶屏驱动板是在图像控制单元的控制下,完成从模拟信号到数字信号(或从一个数字信号到另一个数字信号)的转换,驱动液晶屏显示图像的功能模块。


 液晶显示器驱动板通常包括主控芯片、单片机微控制器、只读存储器、电源模块、电源接口、VGA视频信号输入接口、OSD键盘接口、高压板接口、LVDS/TTL驱动信号接口等。

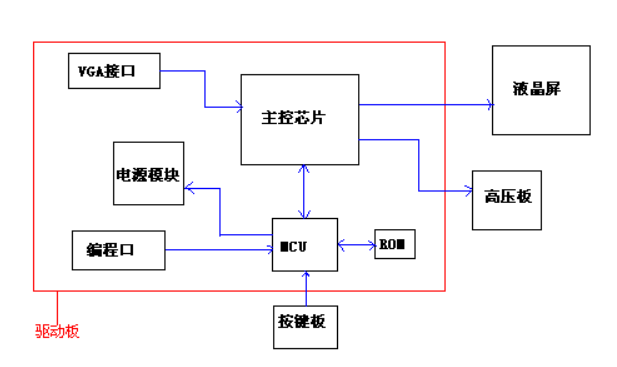

 液晶显示器驱动板的原理电脑主机显示卡发出的视频信号通过驱动板上的VGA视频信号输入接口发送到驱动板的主控芯片,主控芯片根据单片机中关于液晶屏的数据控制液晶屏呈现图像。同时,单片机实现了整机的电源控制和功能操作。因此,液晶驱动板也被称为液晶显示器的主板。


 液晶显示器驱动板损坏,可能造成无法启动、黑屏、白屏、花屏、纹波干扰、按键故障等故障现象。这在液晶显示器故障中占了很大比例。




 液晶显示器驱动板广泛采用大规模集成电路和芯片器件,电路元件布局紧凑,很难找到具体的元件或走线。在非工厂条件下,其可维护性较小。如果驱动板的故障是由于电源部分和VGA视频输入接口电路损坏造成的,我们只要有电路知识就可以轻松解决。对于那些由于单片机内部数据损坏而无法正常工作的驱动板,我们可以使用液晶编程器向单片机写入数据,修复固件损坏导致的故障。在早期的驱动板中,很难拆卸单片机进行操作。目前,支持ISP  (Online  Programming,在线编程)的MCU微控制器已经广泛应用于驱动板,这样我们就可以通过ISP工具在线烧录MCU微控制器内部的数据。比如最新的液晶显示器814-50-5的点屏驱动版本就可以完成这样的工作。
