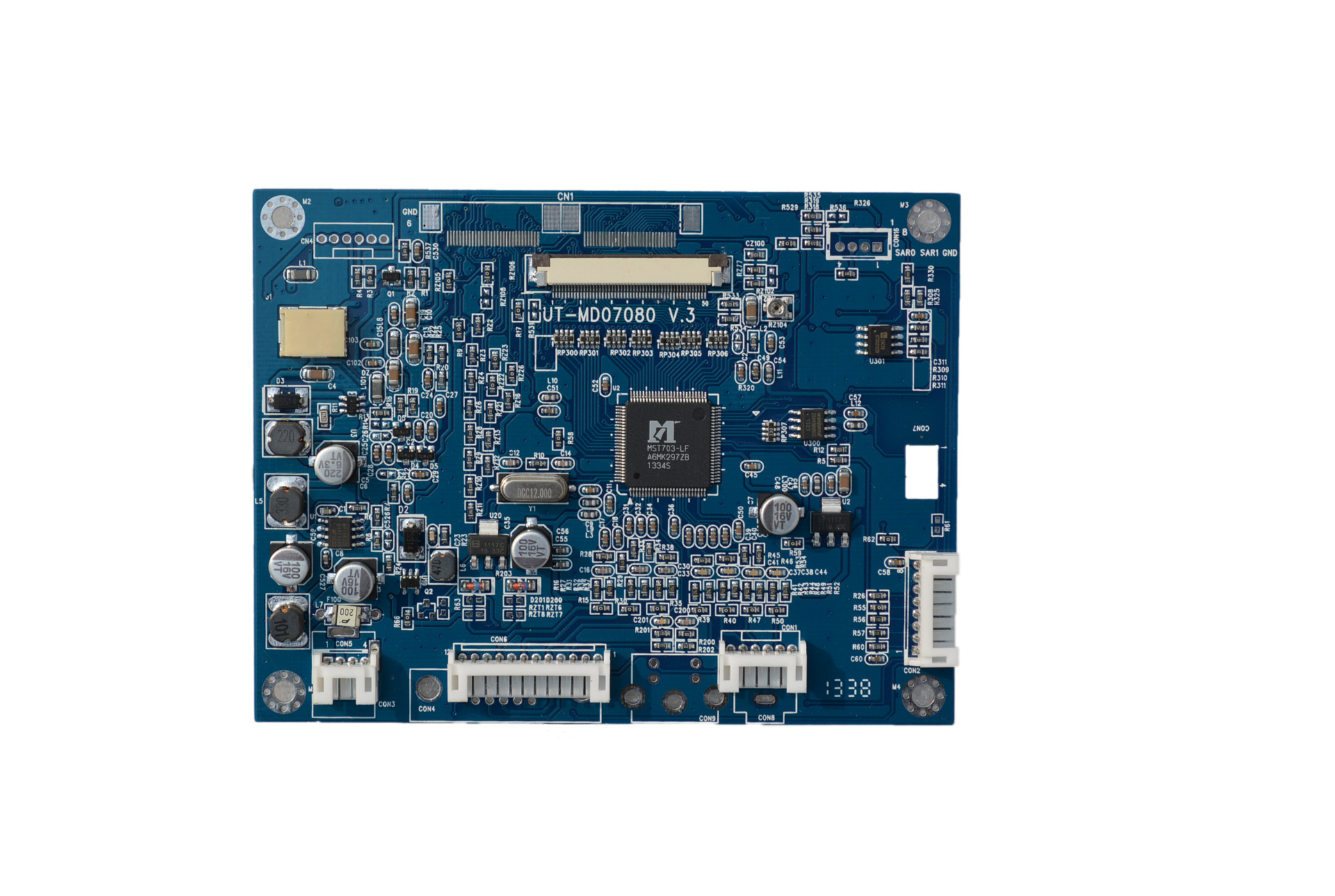

群创7寸AT070TN92/AT070TN94液晶驱动板带AV/VGA信号输入转接板

本标准适用于深圳市技博电子有限公司生产针对：TTL:AT080TN52.EJ080NA-05A.EJ080NA-05B.AT070TN92.AT070TN94.AT080TN64.AT090TN12.及LVDS:AT070TN-A2.EJ080NA-04C等高分屏接口液晶显示模组驱动板UT-2660V1.0的检验。

2.产品功能描述

2.1 VGA、CVBS，HDMIr视频信号输入；

2.2 电源输入：DC +12V

2.3多功能OSD操作

2.4具备遥控功能（可选）

2.5无信号自动关机

3.信号输入标准

3.1 CVBS:1.0Vp-p75Ω

3.2  VGA:  800*480 800*600 1024*600　1024*768 (刷新率60～75)

3.3  HOMI  (通用1.2版本)

4.工作环境

4.1工作温度：-10℃～+60℃

4.2 工作湿度：90%RH（不可有结露）

5.保存环境

5.1 保存温度: -20℃～+70℃

5.2保存湿度: 90%RH（不可有结露）
